柏拉图的绘制工具
如果我们用EXCEL来绘制柏拉图需要的时间比较长，通常需要耗费可能30分钟以上。
第一步整理检查表
第二步层别分析，将项目从大到小的顺排列，而且计算单项不良数及总不良数，以及每个单项所占的比例及累积比例，
第三步绘制两个纵轴和一个横轴，而且设定适当的刻度，设定刻度时一定要注意，刻度要均等分，
第四步绘制柱状图形，对横轴画出柱状图形，并记录不良项目名称，这里要注意从大到小顺序排列，
第五步绘制折线图，对数据的累积数打点并把它连接成折线图，右侧纵轴和折线的交叉终点为100%，在这里注意不能超过100%，如果超过100%说明刻度的设定有问题，需要纠正，步骤比较繁琐。接下来我们给大家演示的软件MINITAB，这个软件可能3分钟就可以完成这样的柏拉图的绘制，非常方便使用。
柏拉图的应用
接下来我们来看一下如何利用MINITAB软件来完成柏拉图的分析工作，一家公司收集了5月份生产现场异常工时统计表，项目团队想通过柏拉图锁定改善重点。下面我们一起操作一下柏拉图的具体步骤。

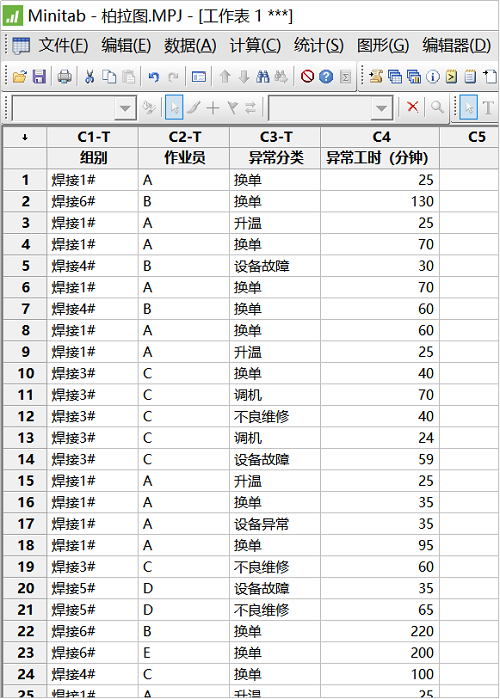

首先打开MINITAB表，录入具体的异常数据，数据表中显示组别，作业员，异常分类，以及每一项异常的工时信息。

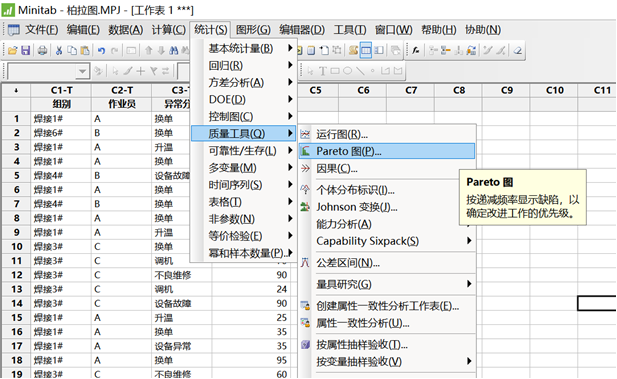

接下来我们想观察每一项异常现象的情况，比如哪一项异常最多的，我们首先看一下组别的异常情况，在所有组别中哪一组的异常最多的，因为如果你了解了哪个组别的异常最多，我们要重点关注哪个组。接下来点统计，质量工具，然后是帕累托图，把我们的组别放进来，异常工时放进来，然后点确定，这个时候会生成关于组别的柏拉图。
